Hope530 – Biến tần điều khiển vector cao cấp

01/03/2024 - adminSL (98)

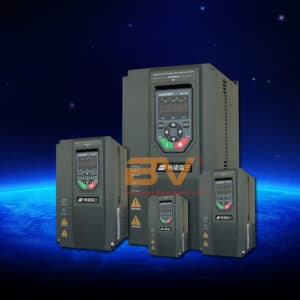

Tổng quan biến tần điều khiển vector cao cấp Hope530

Biến tần Senlan Hope530 là thế hệ biến tần mới có độ ồn thấp, hiệu suất cao và đa chức năng được phát triển bởi Hope Senlan Technology Co., Ltd. Hope530 áp dụng chế độ điều khiển vectơ định hướng từ trường rotor để đạt được mô-men xoắn cao của động cơ, độ chính xác cao, điều chỉnh tốc độ phạm vi rộng, độ tin cậy cao và các chức năng mạnh mẽ. Hope530 được sử dụng rộng rãi trong luyện kim, dầu khí, công nghiệp hóa chất, công nghiệp điện, vật liệu xây dựng, than đá, y học, thực phẩm, sản xuất giấy, nhựa, công nghiệp dệt may, in và nhuộm, nâng, giặt, cáp, đóng gói, máy móc, gốm sứ, cấp nước, máy ly tâm, băng tải, máy khử nước, xử lý nước thải, công nghiệp sưởi ấm và thông gió, cũng như máy kéo, máy khuấy, máy đùn, máy cuộn, máy nén, bơm quạt, máy nghiền, băng tải, máy vận thăng, máy ly tâm,…

Tính năng nổi bật biến tần Hope530:

  • Hiệu suất mạnh mẽ
  • VF, VF+PG, SVC, Điều khiển véc tơ vòng kín
  • Cho phép 2 nhóm thông số PID
  • IO/Bộ mã hóa/Thẻ giao tiếp tùy chọn
  • Điều khiển logic tích hợp: bộ so sánh, logic, bộ đếm thời gian, bộ số học
  • Màn hình LCD tùy chọn, LED với chiết áp

Download tài liệu: Hope530 Operation Manual v1.0.pdf

Thông số kỹ thuật biến tần Senlan Hope 530:

Mô tả
Đầu vào Điện áp, tần số định mức 3 pha: 380V, 50Hz/60Hz; 3 pha: 660V, 50Hz/60Hz
Phạm vi cho phép Phạm vi dao động điện áp: -15%~10%; dung sai điện áp: <3%; tần số: 47Hz~63Hz
đầu ra Điện áp đầu ra Điện áp đầu vào ba pha, 0V ~, dung sai <5%
Dải tần số đầu ra VF: 0,00 – 650,00Hz; Vectơ: 0,00 – 200,00Hz
Hiệu suất Khả năng quá tải 150% dòng định mức trong 60 giây, 180% dòng định mức trong 15 giây, 200% dòng định mức trong 2 giây
Độ phân giải tần số Cài đặt kỹ thuật số: 0,01Hz; cài đặt mô phỏng: <2% tần số tối đa
Độ chính xác tần số đầu ra Cài đặt tương tự: <±2% tần số tối đa; cài đặt kỹ thuật số: 0,01Hz
Đầu ra đầu vào AI đầu vào tương tự 2 kênh AI: 0/4~20mA, 0-10V
Đầu ra tương tự AO 2 kênh AO: 0/4~20mA, 0-10V
Đầu vào kỹ thuật số 5 đầu vào kỹ thuật số, NPN/PNP
Đầu ra kỹ thuật số 2 đầu ra kỹ thuật số, 2 đầu ra rơle
PFI / PFO Đầu vào và đầu ra tần số xung 1 kênh
Giao tiếp Giao diện RS485 tích hợp với Modbus RTU, ModbusTCP tùy chọn, Profibus, Profinet
Chức năng điều khiển Chế độ điều khiển động cơ VF, VF+PG, SVC, VC+PG
Chạy kênh lệnh Cài đặt bảng điều khiển, cài đặt thiết bị đầu cuối điều khiển, cài đặt giao tiếp
Kênh cài đặt tần số Bảng điều khiển, giao tiếp, giá trị điều chỉnh LÊN/XUỐNG, AI, PID, tốc độ nhiều bước, PFI, logic
phanh DC Thời gian phanh: 0,0 giây ~ 60,0 giây, dòng phanh: 0,0% ~ 100,0% dòng định mức
Tăng tốc và giảm tốc Tuyến tính, đường cong S ACC/DEC
Chạy bộ Dải tần số chạy bộ: 0,10Hz ～ 50,00Hz
AVR Điều chỉnh điện áp tự động
Tần số sóng mang tự động Tự động điều chỉnh tần số sóng mang theo đặc tính tải và nhiệt độ môi trường
Kiểm soát thả rơi Thích hợp cho việc điều khiển truyền động nhiều động cơ
Phương pháp tốc độ nhiều bước 48 bước
PLC đa chế độ 8 bộ chế độ PLC, tối đa. 48 bước
Kiểm soát vị trí Khóa vị trí tốc độ 0, điều khiển vị trí
Đơn vị logic Bộ so sánh, đơn vị logic, bộ kích hoạt, đơn vị số học,
Người khác Theo dõi khởi động, ngăn chặn sự ngừng hoạt động, triệt tiêu dao động, chức năng bù vùng chết chính xác
Môi trường Sự bảo vệ Quá dòng, quá áp, thấp áp, mất pha, ngắn mạch giữa các pha đầu ra, quá nhiệt, quá tải động cơ, hỏng hóc bên ngoài, mất kết nối đầu vào analog, ngăn chặn sự cố, v.v.
Độ cao Với độ cao dưới 1000m, suy giảm >1000m
Điều hành -10~+40oC / 20~90%RH, không có giọt nước ngưng tụ
Nhiệt độ bảo quản -20~+60oC
Rung <5,9m/s2 (0,6g)
Kết cấu Mức độ bảo vệ IP20
Chế độ làm mát Làm mát bằng không khí cưỡng bức

Giá trị định mức dòng biến tần Senlan Hope530G:

Inverter model Rated

Capacity

(kVA)

 Rated

output

Current

(A)

 Motor (kW)

Inverter model

 Rated

Capacity

(kVA)

 Rated

output

Current (A)

 Motor

(kW)
Hope530G0.75T4B* 1.6 2.5 0.75 Hope530G55T4** 74 112 55
Hope530G1.5T4B* 2.4 3.7 1.5 Hope530G75T4** 99 150 75
Hope530G2.2T4B* 3.6 5.5 2.2 Hope530G90T4*L 116 176 90
Hope530G4T4B* 6.4 9.7 4 Hope530G110T4*L 138 210 110
Hope530G5.5T4B* 8.5 13 5.5 Hope530G132T4*L 167 253 132
Hope530G7.5T4B* 12 18 7.5 Hope530G160T4*L 200 304 160
Hope530G11T4B* 16 24 11 Hope530G200T4L 248 377 200
Hope530G15T4B* 20 30 15 Hope530G220T4L 273 415 220
Hope530G18.5T4B* 25 38 18.5 Hope530G250T4L 310 475 250
Hope530G22T4B* 30 45 22 Hope530G280T4L 342 520 280
Hope530G30T4** 40 60 30 Hope530G315T4L 389 590 315
Hope530G37T4** 49 75 37 Hope530G375T4L 460 705 375
Hope530G45T4** 60 91 45 — — — —

Bản vẽ và kính thước Hope530G0.75T4~ Hope530G4T4:

Inverter

model

 W

(mm)

 W1

(mm)

 H

(mm)

 H1

(mm)

 D

(mm)

 d

(mm)

 Weight

with

reacter

(kg)

 Weight without

reactor (kg)
Hope530G0.75T4B* 100 90 200 190 180 5 2.5 2.2
Hope530G1.5T4B* 100 90 200 190 180 5 2.5 2.2
Hope530G2.2T4B* 100 90 200 190 180 5 2.5 2.2
Hope530G4T4B* 100 90 200 190 180 5 2.5 2.2
Hope530G5.5T4B* 130 120 260 250 180 5 3.8 3.5
Hope530G7.5T4B* 130 120 260 250 180 5 3.8 3.5

Bãn vẽ và kích thước biến tần Senlan Hope530G11T4~ Hope530G37T4:

Inverter model W

(mm)

 W1

(mm)

 W2

(mm)

 H

(mm)

 H1

(mm)

 H2

(mm)

 H3

(mm)

 D

(mm)

 d

(mm)

 Weight

with reacter (kg)

 Weight

without

reactor (kg)
Hope530G11T4B* 170 160 190 300 290 5 310 192 5 6 5.5
Hope530G15T4B* 170 160 190 300 290 5 310 192 5 6.8 6.2
Hope530G18.5T4B* 208 195 230 352 337 5 360 203 6 10 7
Hope530G22T4B* 208 195 230 352 337 5 360 203 6 11 7.5
Hope530G30T4** 248 230 270 400 382 10 410 234 7 18.5 12.6
Hope530G37T4** 248 230 270 400 382 10 410 234 7 19.5 12.7
Hope530G45T4** 300 245 545 525 10 620 300 10 5 32.5 28.1
Hope530G55T4** 300 245 545 525 10 620 300 10 5 33.3 28.1
Hope530G75T4** 340 270 580 562 10 676 326 10 5 51.2 38
Hope530G90T4*L 340 270 580 562 10 676 326 10 5 51.2 —
Hope530G110T4*L 340 270 580 562 10 676 326 10 5 51.5 —
Hope530G132T4*L 400 320 915 895 10 1013 355 10 5 96.5 —
Hope530G160T4*L 400 320 915 895 10 1013 355 10 5 97.5 —
Hope530G200T4L 440 300 1000 975 10 1170 395 11 5.5 140 —
Hope530G220T4L 440 300 1000 975 10 1170 395 11 5.5 140 —
Hope530G250T4L 485 300 1130 1100 12 1300 400 12 6 200 —
Hope530G280T4L 485 300 1130 1100 12 1300 400 12 6 200 —
Hope530G315T4L 650 490 1150 1125 10 1320 400 11 5.5 240 —
