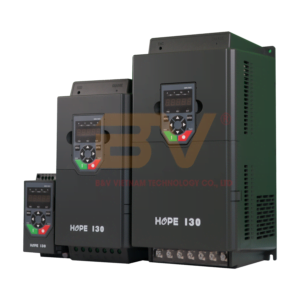

Hope130 – Biến tần điều khiển vector hiệu suất cao

01/02/2024 - adminSL (76)

Tổng quan biến tần điều khiển vector hiệu suất cao Hope130

Hope 130 là một biến tần tinh tế và thiết thực do Senlan ra mắt, nó có vẻ ngoài tinh tế và nhỏ gọn, mạch tinh tế và hoàn hảo, các chức năng đơn giản và thiết thực cũng như phân chia menu rõ ràng và hợp lý. Hope 130 tích hợp thuật toán chuyển đổi tần số và điện áp biến đổi vectơ không gian được tối ưu hóa hiệu suất cao của Sen lan, có khả năng tự động tăng mô-men xoắn, bù trượt, triệt tiêu dao động, khởi động theo dõi, ngăn chặn sự cố, bù vùng chết chính xác, ổn định điện áp tự động, xử lý PID, tự động tải. Điều chỉnh tần số và các chức năng nâng cao khác có thể được áp dụng cho hầu hết các tình huống điều khiển công nghiệp.

Tính năng nổi bật:

  • Thiết kế tối giản

Kiểu dáng mỏng và dài theo tiết diện vàng, bố trí linh kiện bên trong hợp lý và khả năng chống nhiễu điện từ mạnh mẽ;

  • Mật độ năng lượng cực cao

Nhỏ và tinh tế, với mật độ năng lượng cực cao, giúp giảm đáng kể nhu cầu về không gian lắp đặt;

  • Hiệu suất điều khiển cực cao

Điều khiển vectơ điện áp không gian được tối ưu hóa để có mômen khởi động lớn hơn và hiệu suất giảm tốc tốt hơn;

  • Giao diện thao tác rất đơn giản

Phích cắm đầu pha lê RJ45 phổ biến trên toàn thế giới để kết nối, với kiểu dáng công nghiệp hoàn toàn mới, tạo điều kiện thuận lợi cho việc lắp ráp, tháo gỡ và vận hành;

Download tài liệu: Hope 130 Operation Manual v1.0.pdf

Thông số kỹ thuật:

Mô tả
Đầu vào Điện áp, tần số định mức Một pha: 220~240V; 3 pha: 380~440V, 50Hz/60Hz
Phạm vi cho phép Phạm vi dao động điện áp: -15%~10%; dung sai điện áp: <3%; tần số: 47Hz~63Hz
đầu ra Điện áp đầu ra Điện áp đầu vào ba pha, 0V ~, dung sai <5%
Dải tần số đầu ra 0,00 – 650,00Hz
Hiệu suất Khả năng quá tải 150% dòng định mức trong 60 giây, 180% dòng định mức trong 15 giây, 200% dòng định mức trong 2 giây
Độ phân giải tần số Cài đặt kỹ thuật số: 0,01Hz; cài đặt mô phỏng: <2% tần số tối đa
Độ chính xác tần số đầu ra Cài đặt tương tự: <±2% tần số tối đa; cài đặt kỹ thuật số: 0,01Hz
Đầu ra đầu vào AI đầu vào tương tự 2 kênh AI: 0/4~20mA, 0-10V
Đầu ra tương tự AO 2 kênh AO: 0/4~20mA, 0-10V
Đầu vào kỹ thuật số 6 đầu vào kỹ thuật số, NPN/PNP
Đầu ra kỹ thuật số 1 đầu ra kỹ thuật số, 2 đầu ra rơle
Giao tiếp Giao diện RS485 tích hợp, giao thức ModbusRTU
Chức năng điều khiển Chế độ điều khiển động cơ Điều khiển vectơ điện áp không gian VF
Chạy kênh lệnh Cài đặt bảng điều khiển, cài đặt thiết bị đầu cuối điều khiển, cài đặt giao tiếp
Kênh cài đặt tần số Bảng điều khiển, giao tiếp, giá trị điều chỉnh LÊN/XUỐNG, AI, PID, tốc độ nhiều bước
phanh DC Thời gian phanh: 0,0 giây ~ 60,0 giây, dòng phanh: 0,0% ~ 100,0% dòng định mức
Tăng tốc và giảm tốc Tuyến tính, đường cong S ACC/DEC
Yog Dải tần số chạy bộ: 0,10Hz ～ 50,00Hz
AVR Điều chỉnh điện áp tự động
Tần số sóng mang tự động Tự động điều chỉnh tần số sóng mang theo đặc tính tải và nhiệt độ môi trường
Xử lý PID 3 giai đoạn Quy trình Bộ điều chỉnh PID
Phương pháp tốc độ nhiều tầng 7 bước
Người khác Theo dõi khởi động, ngăn chặn sự ngừng hoạt động, triệt tiêu dao động, chức năng bù vùng chết chính xác
Môi trường Sự bảo vệ Quá dòng, quá áp, thấp áp, mất pha, ngắn mạch giữa các pha đầu ra, quá nhiệt, quá tải động cơ, hỏng hóc bên ngoài, mất kết nối đầu vào analog, ngăn chặn sự cố, v.v.
Độ cao Với độ cao dưới 1000m, suy giảm >1000m
Điều hành -10~+40oC / 20~90%RH, không có giọt nước ngưng tụ
Nhiệt độ bảo quản -20~+60℃
Rung <5,9m/s2 (0,6g)
Kết cấu Mức độ bảo vệ IP20
Chế độ làm mát Làm mát bằng không khí cưỡng bức

Giá trị định mức, kích thước và trọng lượng của biến tần dòng Hope 130 như sau:

220V:

Model

Rated capacity

(kVA)



Output current rating

(A)



Adaptive motor

(kW)

 Chassis size

(mm )

 Weight

(kg)
Hopel30G0.75S2U 1.6 5 0.75 165*80*150 1.05
Hopel30G1.5S2U 3.1 8 1.5 1.10
Hopel30G2.2S2U 4.2 11 2.2 1.15
Hopel30G4S2U 6.9 18 4 240*110*165 2.25

380V:

Model Rated capacity

(kVA)

 Output current rating

(A)

 Adaptive motor

(kW)

 Chassis size

(mm )

 Weight

(kg)
Hopel30G0.75T4U 1.6 2.5 0.75 165*80*150 1.05
Hopel30G1.5T4U 2.4 3.7 1.5 1.10
Hopel30G2.2T4U 3.6 5.5 2.2 1.15
Hopel30G4T4U 6.4 9.7 4 1.25
Hopel30G5.5T4U 8.5 13 5.5 240*110*165 2.25
Hopel30G7.5T4U 12 18 7.5 2.45
Hopel30GllT4D 16 24 11 280*130*180 3.2
Hopel30G15T4D 20 30 15 3.8
Hopel30G18.5T4D 25 38 18.5 330*155*205 5.85
Hopel30G22T4D 30 45 22 6.35
Hopel30G30T4D 40 60 30 400*195*222 10.45
Hopel30G37T4D 49 75 37 10.65
Hopel30G45T4D 60 91 45 498*250*298 22.45
Hopel30G55T4D 74 112 55 22.55
Hopel30G75T4D 99 150 75 611*280*318 30.6
Hopel30G90T4D 116 176 90 31
Hopel30G110T4D 138 210 110 32.8
Hopel30G132T4D 167 253 132 715*360*315 50.5
Hopel30G160T4D 200 304 160 51.35

Bản vẽ và kích thước Hope 130G0.75T4U～4T4U, 0.75S2U～2.2S2U:

Bản vẽ và kích thước Hope 130G5.5T4U, 7.5T4U và 4S2U :

Bản vẽ và kích thước Hope 130G11～37kW:

Model W

(mm)

 W1

(mm)

 H

(mm)

 H1

(mm)

 H2

(mm)

 H3

(mm)

 D

(mm)

 Φ

(mm)

 R

(mm)
Hope130G11T4D 130 112 280 264 7 284 180 6.5 3.25
Hope130G15T4D 130 112 280 264 7 284 180 6.5 3.25
Hope130G18.5T4D 155 137 330 314 7 333.5 205 6.5 3.25
Hope130G22T4D 155 137 330 314 7 333.5 205 6.5 3.25
Hope130G30T4D 195 175 400 382 8 403.5 222 7 3.5
Hope130G37T4D 195 175 400 382 8 403.5 222 7 3.5

Bản vẽ và kích thước Hope 130G45～160kW:

Model W

(mm)

 W1

(mm)

 H

(mm)

 H1

(mm)

 H2

(mm)

 D

(mm)

 d

(mm)

 R

(mm)
Hope130G45T4D 250 180 498 475 10 298 10 5
Hope130G55T4D 250 180 498 475 10 298 10 5
Hope130G75T4D 280 200 611 590 10 318 10 5
Hope130G90T4D 280 200 611 590 10 318 10 5
Hope130G110T4D 280 200 611 590 10 318 10 5
Hope130G132T4D 360 280 715 695 10 315 10 5
Hope130G160T4D 360 280 715 695 10 315 10 5

 Để được hỗ trợ và tư vấn thêm về sản phẩm vui lòng liên hệ Hotline 0988 658 790 để được giải đáp.
